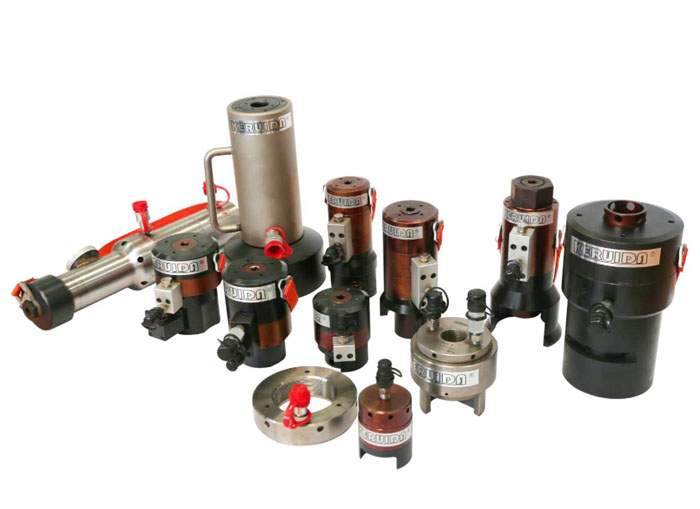

螺栓拉伸器的使用方法及步驟
螺栓拉伸器的使用方法及步驟如下:
1、放置
1) 將拉伸器套在螺母上,檢查底座是否放置端正、平穩,支撐面要與螺栓軸線垂直,底座軸線應與螺栓軸線同軸。
2) 將拉伸器本體通過上端棘輪扳手?jǐn)Q在螺栓伸出的螺紋上,同時轉動下端棘輪扳手帶動齒輪拔套,使拔套能方便地套在螺母上。
2、預緊力設定及連接
按照設計要求在連接螺栓拉伸器以前,確定好液壓泵站的壓力,該壓力的計算值為:
P=1000×F/S Mpa
P--液壓泵站的設定壓力 Mpa
F--需要的預緊力 kN
S--拉伸器的活塞面積 mm2
根據要求,聯接好快換接頭。
3、拉伸
1)擰緊電動泵上壓力釋放閥,按下手柄開關開始打壓,觀測壓力表顯示的壓力至設置確定的壓力,停止打壓。
2)旋緊螺母。由于拉伸使得螺栓伸長,拉伸前合縫的螺母產生了間隙,轉動下端棘輪扳手帶動齒輪螺母拔套,使每個被同時拉伸的螺母再次合縫。
3)卸壓時,先將壓力釋放閥擰松,釋放壓力,轉動上端棘輪扳手,缷下螺栓拉伸器。
4)在一次同時拉伸數個螺栓或者需要多次拉伸同一個螺栓的情況下,可重復1)、2)、3)步驟,直至完成預緊。
注意:拉伸前油缸和活塞合縫,活塞行程不得超過紅線。
4、取下螺栓拉伸器
當壓力釋放后,液壓螺栓拉伸器即可取下。
